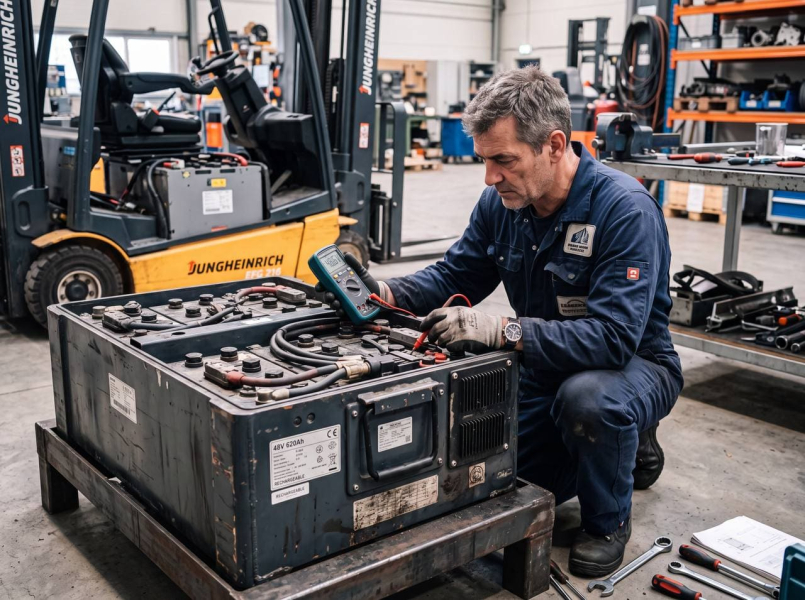

Подключение тяговых аккумуляторов, схемы и ошибки

Надёжность и ресурс тяговой аккумуляторной батареи лишь наполовину определяются качеством самих элементов. Вторая половина зависит от того, насколько грамотно выполнено подключение тяговых аккумуляторов.

Ошибки на этапе коммутации способны свести на нет преимущества дорогих ячеек: плохой контакт вызывает локальный перегрев, недостаточное сечение кабеля приводит к падению напряжения и недопустимому нагреву изоляции, а неправильный порядок подсоединения проводов к BMS может мгновенно вывести плату защиты из строя.

Понимание того, как правильно подключить аккумулятор, и знание типовых просчётов — обязательное условие безопасной эксплуатации любого электротранспорта.

Принципиальные меры безопасности перед началом работ

Прежде чем приступить к тому, чтобы подключить аккумулятор, необходимо подготовить рабочее место и соблюсти ряд жёстких требований.

• Снять с рук все металлические предметы: кольца, браслеты, часы. Использовать инструмент с изолированными рукоятками.
• Полностью обесточить все цепи нагрузки и зарядные устройства. Убедиться в отсутствии напряжения на клеммах.
• Работать в хорошо проветриваемом помещении. Свинцово-кислотные аккумуляторы в процессе заряда выделяют водород, и даже небольшая искра способна вызвать взрыв.
• Проверить напряжение на каждом отдельном аккумуляторе или ячейке. Разбаланс по напряжению перед сборкой в последовательную цепь не должен превышать 0,2 В.

Только убедившись, что все условия соблюдены, можно переходить к рассмотрению того, как подключить аккумулятор в конкретной схеме.

Основные схемы соединения и их расчёт

В зависимости от требуемых параметров батареи применяют три базовые топологии. Каждая отвечает на вопрос, как правильно подключить аккумуляторы, чтобы получить нужное напряжение и ёмкость без вреда для элементов.

• Последовательное соединение. Плюс одного аккумулятора соединяется с минусом следующего. Напряжение суммируется, ёмкость остаётся неизменной. Например, четыре 12-вольтовых блока по 100 А·ч дадут батарею 48 В и 100 А·ч. Правило: все элементы должны быть идентичны по типу, ёмкости и степени износа.
• Параллельное соединение. Плюсовые клеммы всех батарей объединяются в один узел, минусовые — в другой. Ёмкость и максимальный ток разряда складываются, напряжение не меняется. Обязательное условие — одинаковое номинальное напряжение всех параллельных ветвей. Перед тем как подключить аккумулятор в параллель, необходимо выровнять напряжение на всех блоках, иначе возникнут опасные уравнительные токи.
• Последовательно-параллельное соединение. Сначала формируют параллельные группы для набора ёмкости, затем эти группы соединяют последовательно для достижения целевого напряжения. Такой подход удобен для сборки высоковольтных батарей большой энергоёмкости.

При выборе сечения силовых кабелей ориентируются на максимальный длительный ток нагрузки и длину проводника. Недостаточное сечение приводит к падению напряжения и разогреву. Рекомендуемые значения для медного многопроволочного кабеля длиной до двух метров:

• Для тока 50 А — сечение не менее 10 мм².
• Для 100 А — 25 мм².
• Для 150 А — 35 мм².
• Для 200 А — 50 мм².
• Для 300 А — 70 мм².

Особенности подключения свинцово-кислотных тяговых батарей

Свинцово-кислотные аккумуляторы, особенно с жидким электролитом, требуют соблюдения нескольких специфических правил. Между отдельными моноблоками необходимо оставлять зазор не менее 10–15 мм для циркуляции воздуха и отвода тепла. Порядок коммутации: сначала монтируют все межэлементные перемычки, затем подключают главные силовые отводы, и только после этого к нагрузке — минусовую клемму первой, плюсовую последней. Такой алгоритм минимизирует искрообразование.

После сборки последовательной цепи из свинцово-кислотных батарей рекомендуется провести выравнивающий заряд: кратковременное повышение напряжения до 2,35–2,40 В на ячейку для перемешивания электролита и устранения начального разбаланса. Несоблюдение этой процедуры сокращает срок службы батареи.

Специфика подключения литий-ионных тяговых аккумуляторов

Литиевые сборки требуют обязательного применения BMS — платы мониторинга и защиты. Чтобы определить совместимость батареи с конкретной BMS, сверяют количество последовательных каналов и рабочий ток платы с параметрами сборки. При правильном подборе BMS можно подключить аккумулятор к системе, обеспечив все необходимые защиты.

Порядок монтажа всегда строго определён. Сначала к каждой точке соединения групп припаивают или обжимают балансировочные провода, начиная от общего минуса (B0). Затем шлейф подсоединяют к разъёму BMS, двигаясь от B0 к B+. Только убедившись в правильности распиновки мультиметром, подключают силовые провода: минус батареи к клемме B-, минус нагрузки и зарядного устройства к P-. Плюсовая шина идёт напрямую к потребителю. Нарушение этой последовательности немедленно выводит BMS из строя, и никакие попытки восстановить плату уже не дадут результата.

Выбор компонентов для монтажа

Качество коммутационных материалов напрямую влияет на надёжность всей системы. Основные требования:

• Кабели — медные, многопроволочные, с термостойкой изоляцией. Сечение выбирают по приведённым выше рекомендациям.
• Наконечники — лужёные медные, обжатые гидравлическим прессом или пропаянные с последующей изоляцией термоусадкой.
• Защитный автомат или предохранитель, рассчитанный на ток короткого замыкания, устанавливается в разрыв плюсовой силовой линии максимально близко к батарее.
• Главный рубильник (разъединитель) служит для аварийного обесточивания всей системы.
• Изоляционные пластины, стяжки и крепёж фиксируют провода, исключая их вибрацию и перетирание.

Пошаговый алгоритм подключения

Ниже описан универсальный порядок действий, охватывающий, как правильно подключить аккумулятор в составе тяговой батареи.

1. Разместить все аккумуляторы согласно выбранной электрической схеме и жёстко закрепить их на основании, исключив смещение при вибрации.
2. Установить BMS (для литиевой сборки) в месте, где обеспечен отвод тепла и нет прямого контакта с корпусом ячеек.
3. Смонтировать межэлементные соединения: приварить никелевую ленту контактной сваркой либо затянуть болтовые перемычки на призматических элементах.
4. Припаять или обжать балансировочные провода, промаркировав каждый в строгом соответствии с порядком подключения к BMS (B0, B1, B2... B+).
5. Подсоединить балансировочный шлейф к плате BMS, начиная с контакта B0, затем силовые провода B- и P-.
6. Проложить главные силовые кабели к нагрузке через защитный автомат, надёжно закрепив их хомутами.
7. Подключить мониторинговые устройства: вольтметр, индикатор разряда, датчики температуры.
8. Провести контрольное измерение общего напряжения и напряжения каждой последовательной группы, проверить полярность на выходных клеммах.
9. Подключить нагрузку: первым накинуть минусовой провод, вторым — плюсовой. Именно такая очерёдность отвечает на вопрос, как правильно подключить аккумулятор к потребителю без опасного искрения на плюсовой клемме.

Типичные ошибки и их предотвращение

Анализ сервисных случаев позволяет выделить наиболее частые просчёты при подключении тяговых аккумуляторов.

• Недостаточное сечение проводов. Экономия на кабеле оборачивается плавлением изоляции и пожаром.
• Плохой контакт на клеммах. Непротянутое болтовое соединение или некачественная пайка вызывают рост переходного сопротивления, искрение и перегрев.
• Объединение в одну цепь батарей с разной степенью износа или ёмкостью. Слабейший элемент быстро выходит из строя и тянет за собой остальные.
• Нарушение полярности при подаче напряжения на нагрузку или зарядное устройство. Последствия — от выгорания предохранителя до необратимого повреждения электроники.
• Отсутствие предохранителя или автомата в силовой цепи. При коротком замыкании токи достигают сотен ампер, и защита должна сработать быстрее, чем расплавится изоляция.
• Для литиевых батарей: неправильный порядок подключения балансировочного шлейфа, ведущий к мгновенному выходу BMS из строя.
• Пренебрежение контролем затяжки болтовых соединений. Вследствие тепловых циклов контакт со временем ослабевает, поэтому требуется периодическая протяжка.

Следует подчеркнуть: эксплуатация незащищённой литиевой сборки без BMS категорически запрещена и с высокой вероятностью приводит к возгоранию. Сама мысль о том, чтобы проверить, можно ли обойтись без платы защиты, должна отсекаться на уровне базовых правил безопасности.

Диагностика проблем после монтажа

Если после сборки наблюдаются отклонения в работе, поиск причины ведут системно. Повышенный нагрев конкретного контакта указывает на ослабленное соединение — его проверяют динамометрическим ключом или под нагрузкой с тепловизором. Разбаланс напряжений в последовательной цепи устраняют выравнивающим зарядом (для свинца) или принудительной балансировкой (для лития). Самопроизвольное отключение BMS расшифровывают по кодам ошибок: обычно это говорит о выходе одной из ячеек за пределы допустимого напряжения или перегрузке по току. Падение напряжения под нагрузкой, превышающее расчётное, свидетельствует о высоком внутреннем сопротивлении ячеек или плохом контакте в силовой цепи.

Итоговый чек-лист безопасного подключения

• Совместимость всех элементов по напряжению, ёмкости и типу подтверждена.
• Батареи надёжно закреплены, вентиляционные зазоры соблюдены.
• BMS подобрана по току и числу каналов, балансировочный шлейф подключён строго по схеме.
• Сечения кабелей и номиналы защиты соответствуют максимальному току.
• Все соединения затянуты регламентированным моментом, изолированы и защищены от вибрации.
• Полярность на выходных клеммах проверена мультиметром.
• Нагрузка подключена с соблюдением очерёдности: сначала минус, затем плюс.

Соблюдение этих правил гарантирует, что подключение тяговых аккумуляторов будет выполнено на профессиональном уровне, обеспечивая максимальную производительность и заложенный производителем ресурс элементов.
